Platform over beton en staal in de bouw

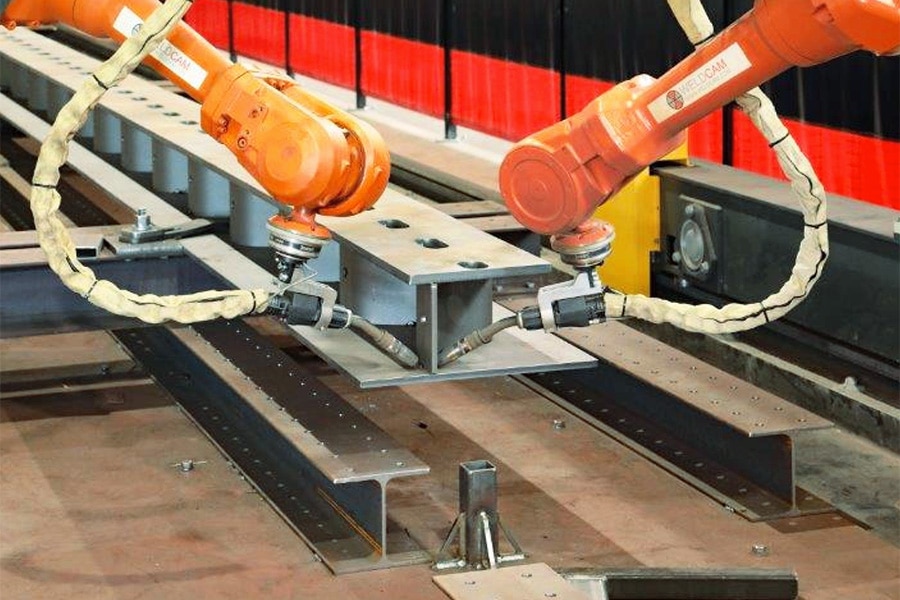

Casco’s bouwen kan sneller, efficiënter en goedkoper, dachten ze bij Mouw Hoedliggers. Met die gedachte ontwikkelde de producent van stalen liggers uit Ede de Sigma Beam. Deze veelzijdige ligger is geschikt voor circulair en demontabel bouwen en ontworpen met een brandvertragend damwandprofiel. Een nieuw ontwikkelde rails maakt het mogelijk stekken op iedere gewenste plek te plaatsen, waardoor liggers in een aantal standaardmaten op voorraad genomen kunnen worden. Met een semi-geautomatiseerd lasproces kan een aanvraag in slechts twee á drie weken uitgeleverd worden.
“Het idee voor de Sigma Beam kwam voort uit het feit dat je bij traditionele liggers altijd moet wachten op het vloerenplan voor je kunt produceren”, vertelt Sjoerd Willemsen, hoofd operationeel bij Mouw Hoedliggers. “Daarom hebben we met onze eigen engineering een ligger ontworpen die we kunnen voorproduceren en die in vrijwel elk vloerenplan past.”

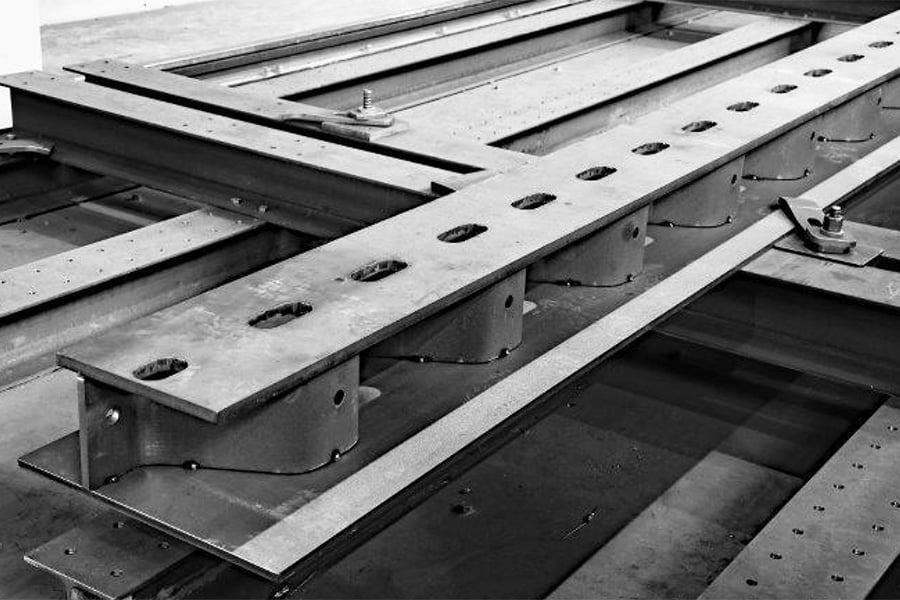

De Sigma Beam ontleent zijn naam aan de karakteristieke golfvorm in de ligger. Willemsen: “Die golf geeft de ligger zijn sterkte én maakt hem slanker. We besparen zo’n tien tot vijftien procent aan gewicht. Normaal heb je twee zijkanten van bijvoorbeeld 8 millimeter dik, maar bij deze ligger volstaat één golfvorm van 12 millimeter. Dit profiel wordt in de fabriek met een zetmachine gevormd, wat zorgt voor constante kwaliteit en een hoge productiesnelheid. De onderplaat fungeert als oplegging en is voorzien van uitsparingen voor beplating en standaard kolomgaten.” Voor de Sigma Beam heeft Mouw Hoedliggers een ankerrail ontwikkeld die het maken van een vloerenplan en stektekeningen overbodig maakt. “Met deze rail zijn stekposities op elke willekeurige plek te plaatsen. We hoeven van de vloerenproducent alleen te weten hoe hoog de stekken moeten zijn. Dan monteren we de rail op de ligger en hoeft men op de bouw de stek alleen nog op maat erin te draaien.”
De ligger is geschikt voor kanaalplaatvloeren, breedplaatvloeren en staalplaatbetonvloeren en is vooral bestemd voor de utiliteitsbouw. “Op basis van projectspecifieke eisen kunnen we in de fabriek de liggers aanpassen”, aldus Willemsen. “Niet alleen zagen we de bestelling op maat, we kunnen tevens schotten toevoegen voor extra dwarskracht, hoeklijnen plaatsen om afwijkende vloerhoogtes mogelijk te maken, ophanging in een randbalk voorzien voor gevelconstructies en de liggers voorzien van een poedercoating of lak. Daarmee leveren wij af fabriek een goeddeels gereed product af, waarmee de aannemer tijdwinst kan boeken in het bouwproces.”
Een bijkomend voordeel is de brandwerendheid die uit het ontwerp voortvloeit. Willemsen: “De golfvorm en gaten in de bovenflens zorgen dat bij het afstorten van een vloer de restruimten volledig worden gevuld met beton. Daardoor is de vloerconstructie zonder extra brandwerende coating 30 tot 60 minuten brandwerend. Weer een factor waarmee tijd en geld wordt bespaard in het bouwtraject. Al met al denken wij met de Sigma Beam een slimme ligger in huis te hebben die inspeelt op de groeiende vraag naar prefab, circulair en efficiënt bouwen. En dat uit voorraad leverbaar!”
