Landmeters-Experten Westmate vertrouwen op connected hardware en software van Trimble voor internationaal staalbouwproject
De nieuwe Narrow Water Bridge vormt niet alleen een fysieke verbinding tussen Ierland en Noord-Ierland, ze vormt tegelijk een treffend voorbeeld van hoe digitale landmeetdata vandaag internationale staalbouwprojecten mee vormgeeft.
Op het smalste punt van Carlingford Lough ontstaat een complexe constructie van 195 meter, waar ontwerp, productie, transport en montage naadloos op elkaar moeten aansluiten. In zo’n context is er geen ruimte voor interpretatie of twijfel. Elke millimeter telt, en elke afwijking kan zich doorzetten in de volledige uitvoeringsketen.
De metingen van het Belgische landmetersteam Westmate spelen een verbindende rol doorheen dit internationale project. Hun opdracht begon ter plaatse in Ierland en Noord-Ierland, waar zij op één dag de volledige werfsituatie in kaart brachten met behulp van geavanceerde 3D meettechnologie. Die aanpak, onder tijdsdruk, vraagt naast landmeetkundige expertise ook absolute betrouwbaarheid van de gebruikte apparatuur. Hiervoor rekent Westmate op de connected hardware en software van Trimble.
Wie vandaag staalconstructies bouwt, ziet hoe de complexiteit van projecten blijft toenemen. De techniciteit stijgt, onderdelen worden groter, toleranties strakker en deadlines korter. Tegelijk werken steeds meer partijen samen, over landsgrenzen heen. Dat maakt één ding duidelijk: de tijd van werken met losse plannen, snedes en giswerk is voorbij.
Bij de Narrow Water Bridge wordt dat bijzonder duidelijk. De brug bestaat uit een vaste zuidelijke vaste kabelbrug en een noordelijke tuikabelbrug met een rollend basculemechanisme. De staalconstructies worden vervaardigd door de Belgische staalbouwer Aelterman, BAM staat in voor de betonbouw, en het transport en de montage van de brugdelen wordt uitgevoerd door Sarens.
In zo’n keten kan elke fout een domino-effect veroorzaken. Een afwijking van enkele millimeters in de staalbouw in België kan dagen stilstand veroorzaken aan de andere kant van het water. Daarom kiezen Westmate en Aelterman bewust voor een connected workflow, waarin Trimble Tekla Structures, Trimble Connect en Trimble meetapparatuur naadloos samenwerken. Het resultaat is één single source of truth voor alle partners, ongeacht locatie, discipline of fase.
De Narrow Water Bridge is een toonbeeld van hoe een moderne connected workflow een internationaal project samenhoudt. Die workflow start bij de eerste digitale punten die Westmate op het terrein vastlegt. De 3D-opmeting vormt de basis waarop ontwerpers, staalbouwers en montageploegen verder bouwen, als een datastroom die vanaf het eerste moment consistent blijft.

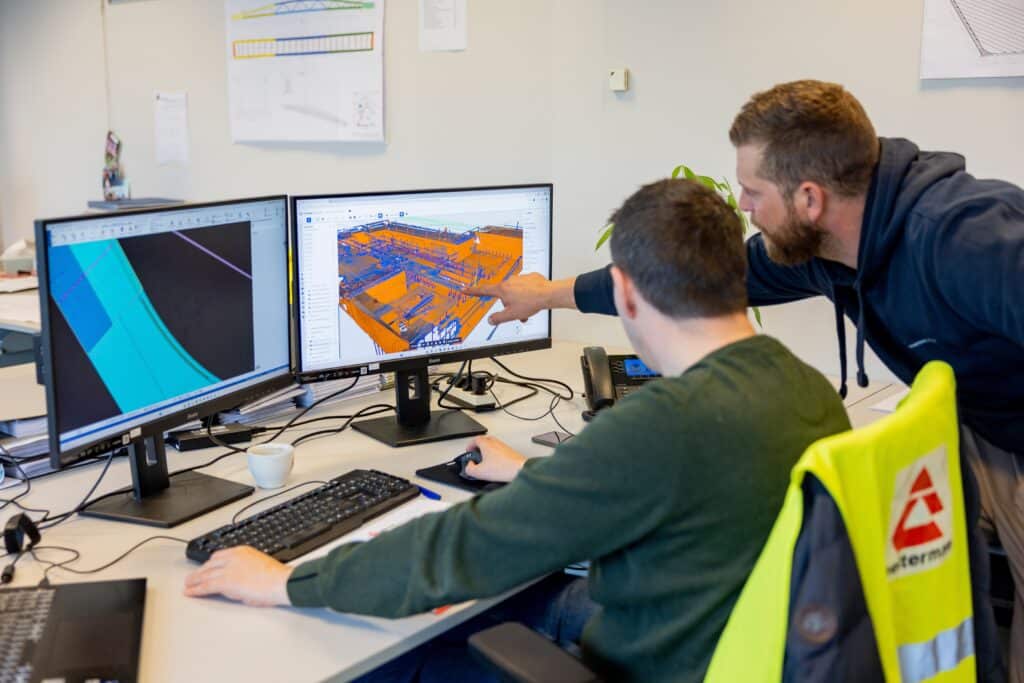

“De terreinmeting wordt rechtstreeks geïntegreerd in het ontwerpmodel in Tekla Structures. Ontwerpers werken daardoor niet langer met aannames, maar met constructible data: nauwkeurige, bruikbare informatie uit de realiteit. Dat maakt het mogelijk om complexe verbindingen, toleranties en bewegende delen – zoals het basculemechanisme – al in de ontwerpfase te toetsen aan de werkelijke omstandigheden,” stipt Laurens De Temmerman van Westmate aan.
Wanneer het ontwerp klaar is, wordt het niet als statische tekening doorgestuurd, maar als actueel 3D-model gepubliceerd in Trimble Connect. Dat platform vormt de digitale ruggengraat van het project. Revisies worden automatisch bijgehouden, wijzigingen zijn transparant en iedereen werkt met dezelfde informatie, in real time. Zo gaat men de klassieke valkuilen van vertragend mailverkeer, losse bestanden en interpretatieverschillen vermijden.
“Op de werf hoeven productie- en bouwteams niet meer te twijfelen aan de juistheid van hun data. De veldploegen openen het model rechtstreeks op hun Trimble veldboek, waar elk onderdeel exact wordt weergegeven zoals het ontworpen is. Geen snedes, geen platte tekeningen, geen interpretatie. Het brugdeel dat in de fabriek ligt, is hetzelfde brugdeel dat op het scherm verschijnt,” licht Grégory Vanderstraeten van Westmate toe.

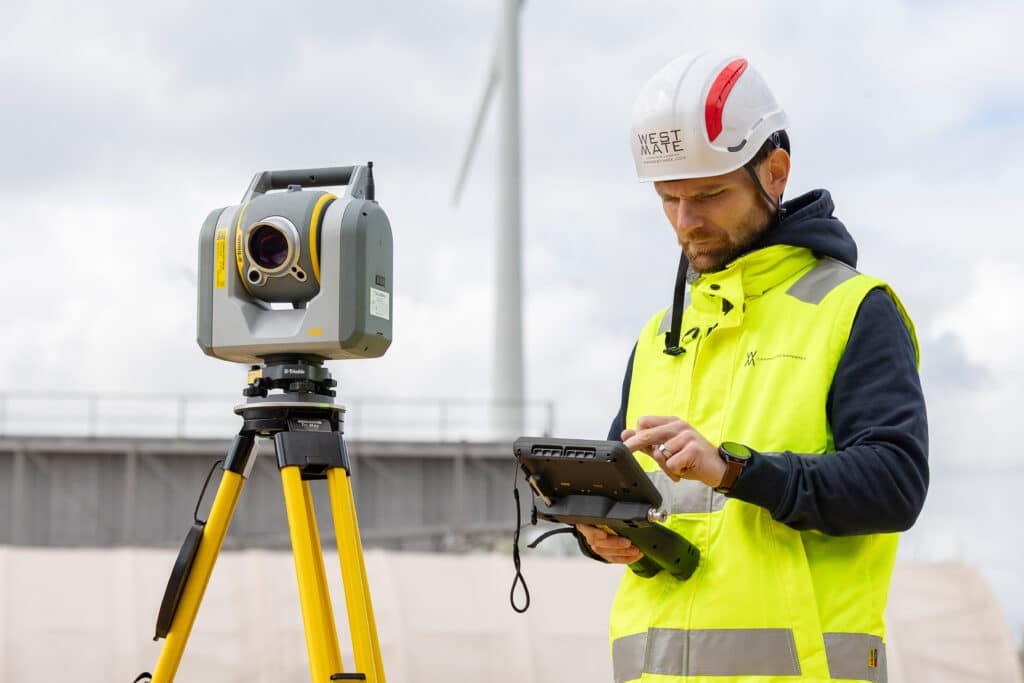

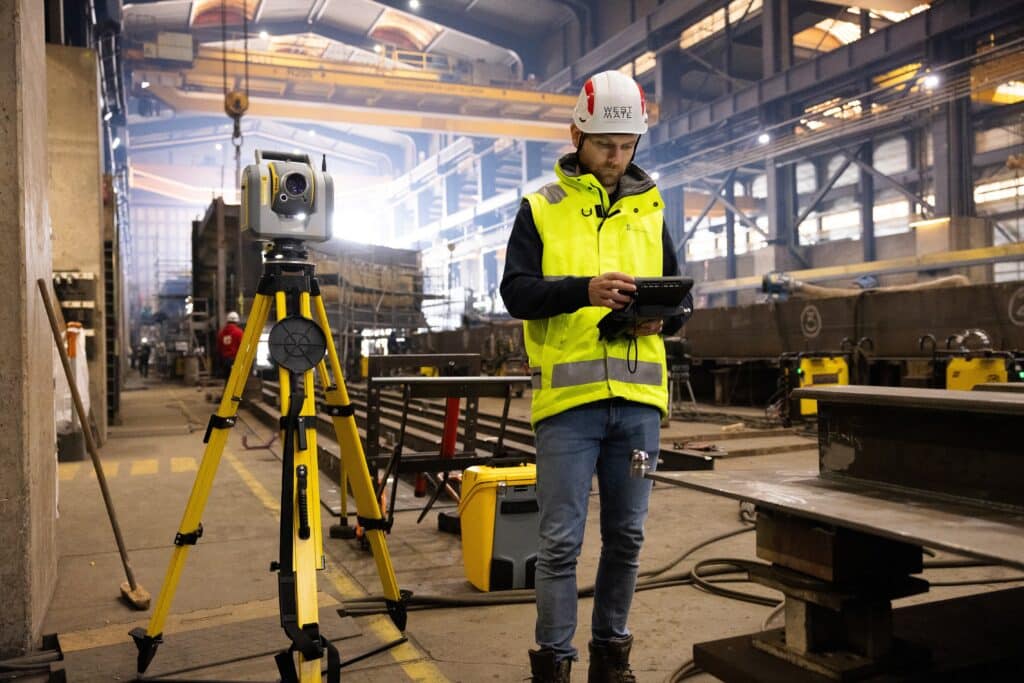

Belangrijk hierbij is de werking van de Trimble SX12. Het totaalstation combineert puntmeting met 3D-scanning, waardoor Westmate zowel kritieke punten als volledige geometrieën vastlegt. De scans worden gekoppeld aan het ontwerpmodel in Trimble Connect, waar afwijkingen visueel zichtbaar worden. Zo worden problemen niet pas bij montage ontdekt, maar al tijdens productie: een belangrijke winst in een keten waar elke stilstand zwaar doorweegt.
Wanneer tijdens productie in België bijvoorbeeld een verschil wordt vastgesteld ten opzichte van de meting van de betonbouw in de UK, kan BAM hun bekisting onmiddellijk aanpassen. Wat anders zou leiden tot vertragingen, extra kosten en stilstand, wordt zo opgelost nog vóór het probleem zich kan doorzetten.
Deze voorspelbaarheid vormt de echte kracht van de digitale workflow. Ontwerp, productie, transport en montage evolueren zo van afzonderlijke schakels naar één geïntegreerd proces waarin informatie vrij en foutloos stroomt.
Binnen de staalbouwsector kiezen steeds meer bedrijven ervoor om landmeetwerk toe te vertrouwen aan gespecialiseerde partners zoals Westmate. Die keuze heeft niet alleen te maken met technologie, maar ook met expertise en verantwoordelijkheid.
Westmate beschikt over specifieke kennis rond 3D-scanning, uitzetting en modellering. Bovendien werken zij met hoogtechnologische meetinstrumenten die op regelmatige basis worden gekalibreerd om maximale nauwkeurigheid te garanderen.
“Ook materiaaleigenschappen spelen een rol. Staal reageert immers op temperatuur, waardoor uitzetting en krimp standaard worden meegenomen in de modellering. Dit zijn allemaal parameters die meespelen,” vervolgt Laurens De Temmerman.
De implementatie van digitale meet- en samenwerkingssystemen vraagt meer dan hardware alleen. Ondersteuning, opleiding en kennisdeling zijn essentieel om de technologie optimaal te benutten.
AllTerra speelt hierin een verbindende rol als Trimble-verdeler. De specialist in topografie en landmeetkunde ondersteunt gebruikers bij implementatie, opleiding en technische vragen en zorgt ervoor dat systemen correct worden geïntegreerd in bestaande workflows.
“Onze rol gaat verder dan het leveren van apparatuur. Onze application engineers luisteren naar de noden van gebruikers zoals Westmate, denken mee over efficiënte workflows en zorgen voor de juiste ondersteuning,” verduidelijkt Stefan Clopterop van AllTerra. “Indien bijkomende ondersteuning nodig is, brengen wij Westmate in contact met Trimble en Construsoft – verdeler van o.a. Tekla Structures – zodat specifieke softwarevragen kunnen worden afgestemd,” vervolgt Francis De Meurechy.
Wat deze evolutie in de staalbouw uiteindelijk duidelijk maakt, is dat digitalisering draait om samenwerking, transparantie en vertrouwen, ondersteund door technologie.
Wanneer meetdata correct wordt vastgelegd en gedeeld, ontstaat rust in de volledige projectketen. Ontwerpers, staalbouwers, transporteurs en montageploegen werken vanuit dezelfde gedeelde realiteit en kunnen sneller en gerichter anticiperen op mogelijke afwijkingen.
Voor een sector waarin precisie, timing en veiligheid cruciaal zijn, is dat een belangrijke stap vooruit. Met andere woorden: meten is weten. Maar pas wanneer data ook gedeeld en geïntegreerd wordt, ontstaat de echte winst, zonder stilstanden.
