Vakwerkenop hoogte

1.500 ton staal voor transformatie silo’s

Een spannende staalconstructie verzinnen voor de transformatie van drie oude silo’s op het Zeeburgereiland is één ding, maar het moet ook nog uitgevoerd worden. Die taak is toevertrouwd aan Buiting Staalbouw, dat volledige 3D modellering en detailengineering heeft verzorgd. Dit in nauwe samenwerking met Pieters. Rond de bouwvak zal Buiting naar verwachting de ruwbouw afronden.

Het constructief ontwerp van Pieters (zie voorgaande artikel) omvat een inpandige staalconstructie in de onderste lagen van de silo, een tafelconstructie met vakwerkspanten die op de silowand rust en een optopping van twintig meter hoog. De optopping van de drie silo’s is identiek, de inbouw verschilt en is afgestemd op de toekomstige gebruiker. “Het werk wordt gefaseerd over de drie silo’s uitgevoerd, waarbij telkens staalbouw afgewisseld wordt door betonstort”, vertelt Peter Hoff, projectleider voor Buiting Staalbouw. “We beginnen elke silo met de inbouw van de constructie voor de onderste lagen. De verdiepingsvloeren op de onderste niveaus worden gedragen door schoenen en consoles aan de silowand en door kolommen op de begane grondvloer. Door deze vloeren loopt ook een stijgpunt met een of twee liften. Boven de inbouwverdiepingen ligt nog een inpandige laag, maar die maakt deel uit van de zware vakwerkconstructie.”

Gefaseerd

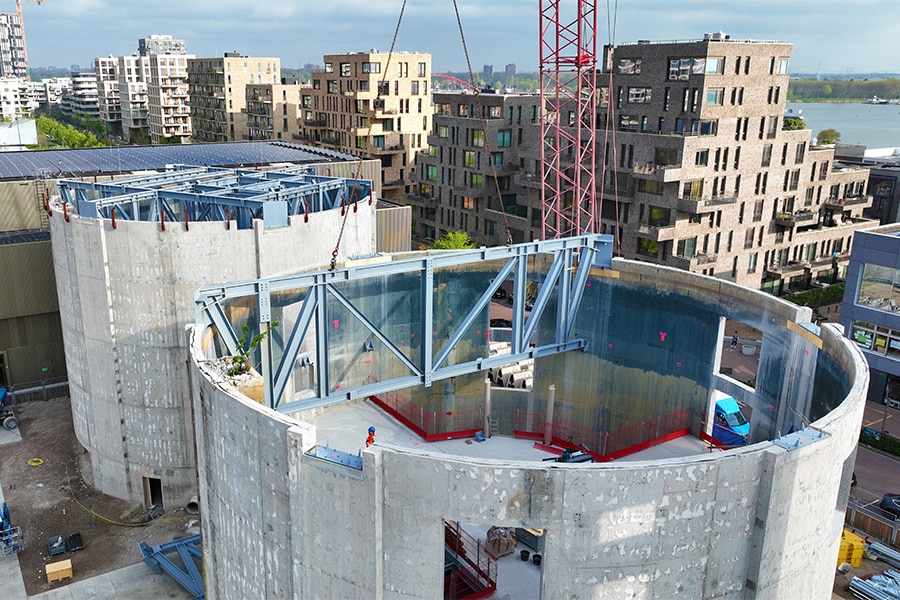

De vakwerkconstructie vormt het hart van het constructief ontwerp. Hoff: “Die draagt de hele opbouw van twintig meter hoog. Hiervoor zijn 5,5 meter hoge vakwerkspanten geplaatst met een gewicht van ruim twintig ton, die de hele silo overspannen. Deze constructie ligt op de zes penanten van de silo met een ondersabelde oplegplaat. Zodra de vakwerkconstructie op zijn plek ligt, gaan wij verder met het vakwerk van de volgende silo, zodat aannemer Vink Bouw de onderliggende staalplaatbetonvloer kan wapenen en afstorten. Zo werken wij verweven gefaseerd van silo naar silo. Buiten rijdt de 160 tons rupskraan van Van Marwijk geduldig heen en weer met deze fasering.”

Stabiliteit

Met de tafelconstructie op haar plek kan Buiting doorbouwen aan de bovenbouw. Hoff: “De stijgkern wordt gemaakt van samengestelde frames die samen een koker vormen van twaalf bij vijf meter en zorgen voor stabiliteit. Hieromheen bouwen we een halsconstructie en de drie kantoorverdiepingen die straks tot veertig meter hoogte reiken. Het leggen van alle staalplaatbetonvloeren is ook onderdeel van onze opdracht. Engineers van Buiting hebben op basis van het ontwerp van Pieters de verschillende typen Comflor bepaald. Voor een efficiënte montage op de bouwplaats proberen we de platen zoveel mogelijk op onze productielocaties in Almelo en Broekland op maat maken. Niet onbelangrijk is dat je met dit vloersysteem stempelloos kunt bouwen en dat de vloeren afgestort sterk genoeg zijn om de hoogwerkers te dragen.”

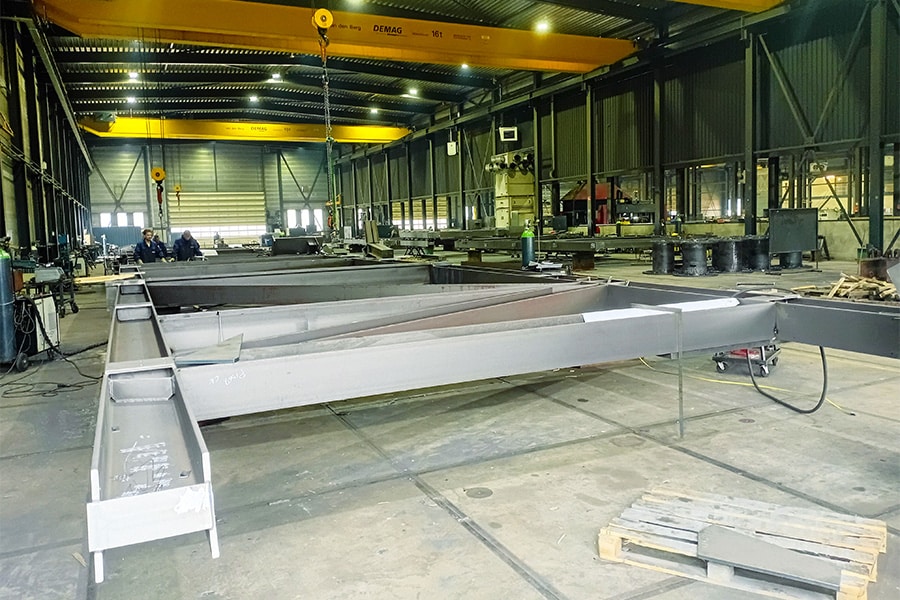

Assemblage op locatie

In totaal verwerkt Buiting bij dit project ongeveer 1.500 ton staal en 6.600 meter Comflor staalplaten. “Assemblage vindt voor het overgrote deel plaats op de bouwlocatie”, besluit Hoff. “Alleen de vakwerkspanten vallen met hun formaat van twintig bij 5,6 meter onder de categorie speciaal transport. In april was de eerste van drie nachttransporten van Almelo naar Amsterdam, de laatste zal naar verwachting eind mei plaatsvinden. Na de bouwvak hopen wij ons werk af te ronden.”
