800 Ton neuer Stahl für die Van Gendt Hallen

Tekst Tjerk van DuinenBeeld Vic Obdam

Robuuste staalconstructie in hal 4.
Robuuste staalconstructie in hal 4.

Geschossdecken und ein „Bock“ für ein Denkmal

Bei der Transformation der Van Gendt Hallen ist eine große Menge Stahlbau gefragt. Für die vielfältigen neuen Nutzungen in den fünf Hallen sind je Halle bis zu vier neue Geschossdecken erforderlich. Aufgrund des Denkmalstatus und der geringen zusätzlichen Tragfähigkeit der bestehenden Konstruktion wird in jeder Halle eine beeindruckende, freistehende Stahlkonstruktion errichtet. Außerdem wünschte sich Eigentümer Eduard Zanen einen Stichhafen mit einem Veranstaltungsraum darüber. Dafür wurde in der Fassade entlang der VOC-Kade am Wittenburgervaart ein stählerner „Bock“ errichtet. Alles andere als ein Standardauftrag und damit genau das Richtige für Vic Obdam Staalbouw.

„Das Projektteam Van Gendthallen BV hat uns angesprochen, ob wir Partner des Bauteams werden und als Stahlbauer bei der Transformation der Van Gendt Hallen mitdenken, rechnen und bauen möchten“, beginnt Rick de Keijser, Direktor/Projektleiter bei Vic Obdam. „Nicht nur das Gebäude ist besonders, auch die Art und Weise, wie das Bauvorhaben organisiert ist, verdient eine besondere Erwähnung. Wir arbeiten nicht mit einem Generalunternehmer, sondern mit dem Projektteam Van Gendthallen BV. Und das läuft nach wie vor hervorragend. Die Kommunikation ist bestens, alle legen bei Bedarf eine Schippe drauf und wir arbeiten wirklich gemeinsam an etwas sehr Schönem.“

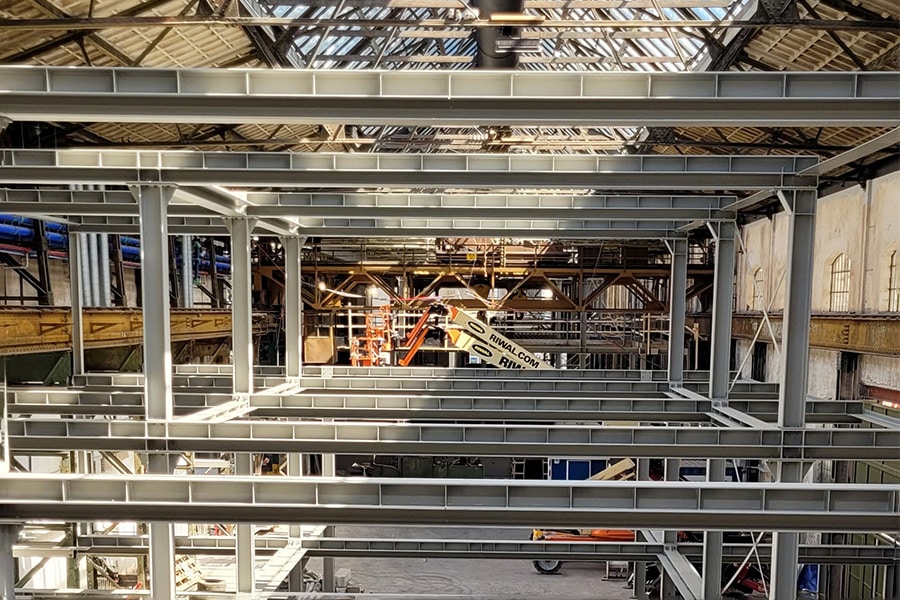

Stahlkonstruktion für Geschossdecken in Halle 5.

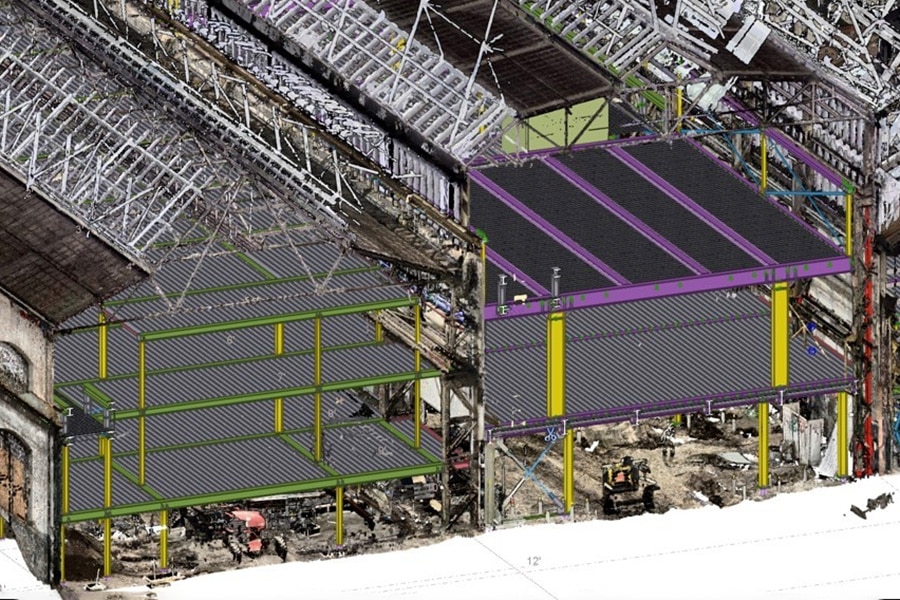

Punktwolke mit neuen Decken.

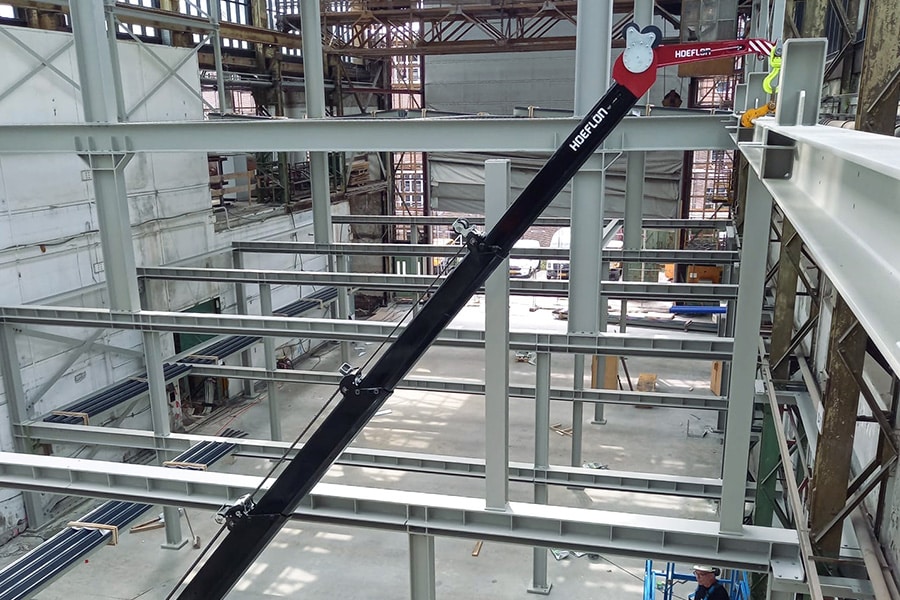

Vic Obdam setzt bei der Montage elektrisch betriebene Geräte ein.

Aufgabenteilung

Im November 2023 begann Vic Obdam mit der Planung, und rund um die Bauferien 2024 startete die Montage der ersten Stahlkonstruktion. De Keijser: „Wir arbeiten eng mit Sophia Engineering zusammen, das die Ausführungsplanung des denkmalgeschützten Rohbaus ausgearbeitet hat und zugleich als Tragwerksplaner für den Entwurf von Braaksma & Roos Architecten tätig ist. Wir selbst haben uns ab der Vorentwurfsphase umfassend eingebracht, unter anderem bei den Detailberechnungen und der Erstellung der Ausführungsplanung. Außerdem hat Vic Obdam die Hauptvermessung übernommen. Normalerweise erledigt das ein größeres Bauunternehmen, aber da wir damit viel Erfahrung haben, fragte uns das Projektteam, ob wir diese Aufgabe übernehmen könnten. So wurde der gesamte Komplex mit einer Total Station in 3D gescannt. Dadurch können wir die neuen Stahlkonstruktionen, insgesamt 800 Tonnen, bestmöglich an den bestehenden Rohbau anschließen.“

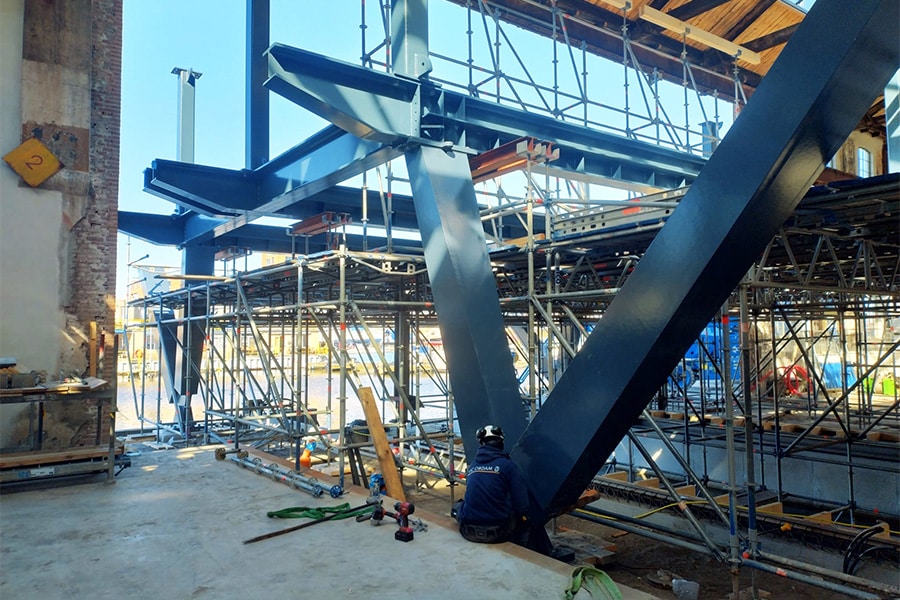

Montage des Bocks in Amsterdam.

Geschosse

Der Großteil dieser 800 Tonnen Stahl wird für die Geschossdecken in den einzelnen Hallen verwendet. „Die Hallen haben unterschiedliche Höhen und werden verschieden genutzt. Dafür errichten wir robuste Stahlkonstruktionen mit zwei, drei und vier Geschossen“, erläutert De Keijser. „Die ursprüngliche Geschossfläche von 13.300 m2 wächst damit auf 26.000 m2. Die Stahlkonstruktionen aus HEA-Profilen stehen auf neuen Fundamenten und reichen bis zu 16 m hoch. Die Decken werden überall mit demselben Typ Stahlverbunddecke von Tullingh & Partners ausgeführt. Für ein einheitliches industrielles Erscheinungsbild spritzen wir die Unterseite schwarz.“

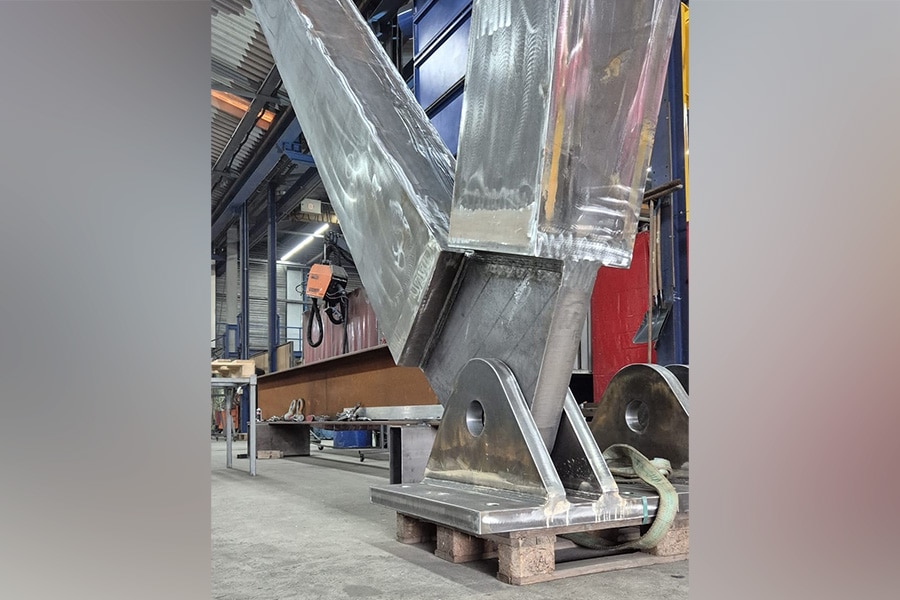

Bau der V-förmigen Beine des Bocks im Werk von Vic Obdam.

Bock

Nicht weniger spektakulär ist die Bockkonstruktion an der Wasserseite über dem Stichhafen. De Keijser: „Diese Anlegemöglichkeit dient dem nachhaltigen Transport auf dem Wasser, insbesondere dem Be- und Entladen von Gütern sowie dem Empfang künftiger Besucher des Komplexes. Dafür wurde entlang der VOC-Kade ein Stichhafen angelegt und die Fassade teilweise aufgesägt. Über dem Stichhafen entsteht ein Veranstaltungsraum, der auf vier V-förmigen Beinen steht. Die Beine werden nach oben hin schlanker und bestehen aus Stahlblechen mit verdeckten Schweißnähten, damit sie sauber ausgeführt sind. Unten stehen die Beine auf einer gelenkigen Achse, die momentfest auf dem Betonfundament aufliegt. Der Veranstaltungsraum erhält einen Holzboden und ein Dach aus Stahlblech und Dämmung. Rund um die Fassade bringen wir einen Gitterrost mit Sicherungsleine für die Glasreiniger an. Der Anschluss eines Dachbinders der bestehenden Halle an das Dach des Bocks wird mit Gleitblechen ausgeführt, damit sich die Konstruktionen horizontal bewegen können.“

Voraussichtlich wird Vic Obdam im September mit dem Bau der Geschossdecken fertig. Derzeit baut das Unternehmen außerdem eine Stahlbrücke, die quer durch die fünf Hallen verlaufen wird. „Damit kommt eine weitere aussagekräftige Referenz hinzu“, schließt De Keijser. „Einzigartige, komplexe Projekte mit vielen Herausforderungen liegen uns einfach.“
